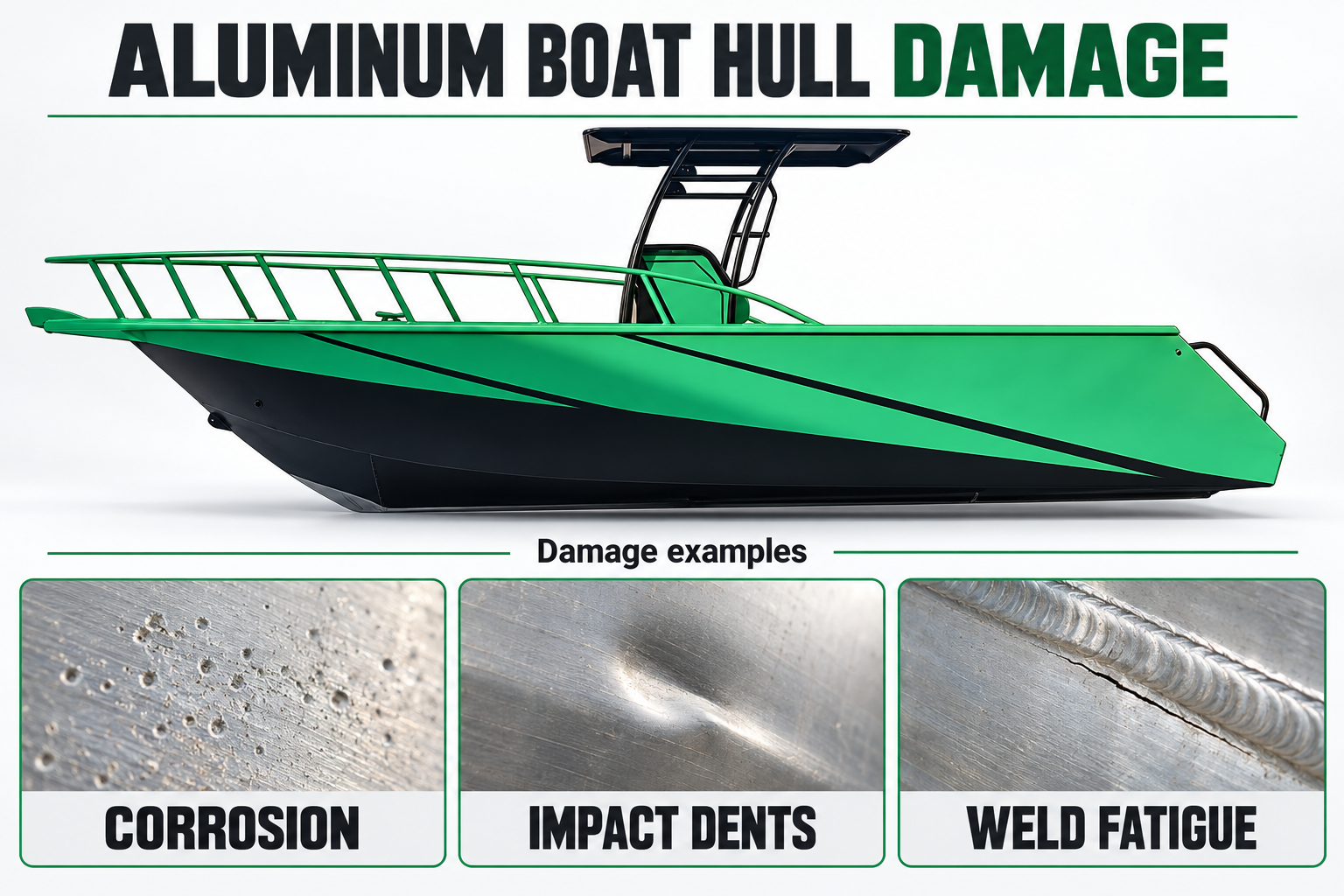

学べる内容:
船舶用アルミニウム合金のガルバニック腐食、孔食、隙間腐食の背後にある正確な電気化学メカニズム。
動的運動衝撃がどのようにして塑性変形を引き起こし、溶接されたアルミニウムの継ぎ目に沿って局所的な構造歪みを引き起こすのか。
周期的波荷重、高周波エンジン振動、熱影響部応力が溶接線疲労に与える重大な影響。
頑丈な商用アルミニウム容器の構造寿命を最大限に延ばすための主要な設計基準と合金仕様。
実証済みの造船所メンテナンスプロトコル、犠牲陽極構成、および船体の完全性を保護するための電気絶縁手法。
ガルバニック腐食と孔食は、アルミニウム海洋構造物に対する 2 つの最も危険な脅威です。アルミニウムは、酸素にさらされると、微細な不動態酸化アルミニウム膜を自然に形成し、さらなる酸化に対する保護バリアとして機能します。ただし、塩化物イオンが豊富な海洋環境では、この不動態皮膜が局所的に破壊される可能性があります。海水が酸化層の微細な欠陥に浸透すると、孔食が始まり、船体表面に小さな陽極サイトが形成され、周囲の不動態金属が大きな陰極として機能します。この好ましくない面積比により、ピットの局所的な深さが加速され、広範囲の表面に警告兆候を示さずに板厚の奥深くまで侵入します。
ガルバニック腐食は、5083 や 5086 などの海洋グレードのアルミニウム合金が、海水などの電解質の存在下でより貴金属と電気的に接触すると発生します。この電気化学セルでは、アルミニウムは電極電位が低いため犠牲陽極として機能し、電子を放棄して急速に溶解します。一般的なトリガーには、ステンレス鋼製のファスナー、青銅のスルーハルフィッティング、銅製ベアリングのトランスデューサー、または非導電性絶縁バリアなしでアルミニウム構造に直接取り付けられた露出した鋼鉄コンポーネントが含まれます。ガルバニック破壊の速度は、2 つの金属間の電位差、水の導電率、および貴カソードと活性アルミニウム アノードの間の表面積比に直接比例します。
海洋設計では、これらの化学力学を制御するには、厳密な冶金選択と個別の組み立て方法が必要です。ヨーロッパの商業ボート操縦者は、操業条件が厳しい北海の条件に長期間さらされる必要があるため、厳格な陰極防食計画と組み合わせた高マグネシウム海洋合金を特に優先しています。カスタム作業船を設計する際、エンジニアリング チームは降伏強度要件と耐食性のバランスをとり、海水にさらされるすべての船体表面が運用寿命を通じて電気化学的に安定した状態を維持できるようにします。
孔食のメカニズム: 高濃度の塩化物と停滞水によって引き起こされる局所的な不動態皮膜の破壊が関与し、微細な穴や局所的なピンホールが発生します。
ガルバニック腐食メカニズム: ステンレス鋼などの異種金属との直接接触によるバイメタルの電気化学的結合によって引き起こされ、ファスナー周囲の表面金属損失が加速されます。
隙間腐食のメカニズム: 閉じ込められた水、ガスケット、または破片の下の酸素濃度の差によって引き起こされ、シールドされたギャップ内の構造が深く薄くなる結果になります。
迷走電流メカニズム: 故障したオンボード配線または陸上電源からの外部漏電によって駆動され、正確な電流出口付近で急速な大量金属損失を引き起こします。
ガルバニック緩和プロトコル: ネオプレンやテフゲルなどの非吸湿性絶縁ブッシングをステンレス鋼のハードウェアとアルミニウム構造の間に常に取り付け、犠牲陽極の質量を毎月監視して、陰極防食電位が Ag/AgCl 参照電極に対して -0.95 V ～ -1.05 V の間に維持されていることを確認します。
動的衝撃による損傷は、アルミニウム製船舶が停泊中に水没した障害物、浮遊物、岩礁、または固いドックの構造物に遭遇したときに発生します。低エネルギーの衝撃で破壊する脆性材料とは異なり、船舶用アルミニウムは高い延性とエネルギー吸収能力を示します。点荷重衝突が発生すると、アルミニウム板は弾性変形し、その後塑性降伏変形が起こります。これは、金属が全体的な構造的な水密性を維持しながら、形状を変化させ、局所的なへこみ、えぐり、または深い船体のへこみを形成することによって運動エネルギーを吸収することを意味します。
塑性変形により水の即時的な浸入は防止されますが、走行面の流体力学が変化し、深刻な内部残留応力が生じます。衝撃により底板が変形すると、曲げ力によって引張応力がプレートの内側表面全体に広がり、圧縮応力が外側接触面全体に広がります。へこみが縦補強材、横フレーム、または隔壁接続部の近くで発生した場合、衝撃力は支持構造グリッドに直接伝わります。これにより、フレームウェブの座屈、リベットの飛び出し、主要な構造溶接継ぎ目にわたるせん断力などの二次的な損傷が発生する可能性があります。
エンジニアリングの観点から見ると、最新のアルミニウム製商用船体は、継続的な動的衝撃に耐えられるよう、最適化された板厚と強化されたフレーム間隔で設計されています。 などの大型商用船舶は 7.2 m の高性能アルミニウム ボート、コンピュータでモデル化された船底プレートと精密溶接された内部ストリンガー マトリックスを組み合わせて、局所的な運動荷重を構造全体に分散させ、高速運航時の船体の変形を最小限に抑えています。
合金 5052-H32 の特性: 193 MPa 程度の中程度の降伏強度と 12% の伸びを備え、主にインテリア キャビネットや軽量の非構造トリムに使用されます。
合金 5083-H116 の特性: 215 MPa の高い構造降伏強度と 305 MPa の引張強度を実現し、頑丈な船底プレートや横フレームに最適です。
合金 5086-H116 の特性: 降伏強度 185 MPa のバランスの取れた性能を提供し、サイドシェルのメッキや構造用デッキハウスに広く使用されています。
合金 6061-T6 の特性: 276 MPa の降伏強度を提供する高強度押出材で、構造用 T バー、補強材、ガンネル全体に適用されます。
弾性ひずみ段階: 最初の衝撃力によりアルミニウム シート プレートが一時的に曲がりますが、力が材料の降伏点未満に留まると元の形状に戻ります。
塑性降伏段階: 降伏強度を超えると永久変形が生じ、目に見える船体のへこみが生じ、金属が冷間加工され、局所的な延性が低下する一方で局所的な硬度が増加します。
構造エネルギーの再分配: 強い衝撃力からの運動エネルギーは、内部の縦方向ストリンガーと横隔壁に沿って伝達され、主船フレームを突然の壊滅的な破損から保護します。
外海で継続的に操業すると、アルミニウム製の船舶は、動的な波の打ち寄せ、エンジンの振動、および操業負荷の変動の無限サイクルにさらされます。時間の経過とともに、これらの繰り返される機械的応力は金属マトリックス内に周期疲労を引き起こします。金属疲労は、アルミニウム合金の極限引張強さよりもはるかに低い応力レベルで発生します。これは、鋭い角、丸みを帯びていないハッチの切り欠き、突然の板厚の変化、または溶接止端の終端など、応力が集中する箇所での微細な表面亀裂として始まります。継続的な動作ストレス下では、これらの微小亀裂は粒子構造を通して伝播し、最終的に目に見える亀裂または完全な構造破壊が発生します。
溶接プロセスは、船舶の疲労寿命において極めて重要な役割を果たします。ガスメタルアーク溶接 (GMAW) またはガスタングステンアーク溶接 (GTAW) を使用してアルミニウムプレートを接合すると、激しい入熱によって母材金属の微細構造特性が変化し、熱影響部 (HAZ) が形成されます。 HAZ は局所的な焼きなましを受け、溶接されていないベース プレートと比較して機械的強度が低下します。さらに、不適切な溶接パラメータにより、アンダーカット、ルート貫通の欠如、気孔、鋭い溶接止端などの形状欠陥が発生する可能性があります。これらの幾何学的不規則性は、連続的な流体力学的屈曲中に疲労亀裂が発生する可能性が最も高い場所で、主要な応力上昇部として機能します。
造船設計者は、すべての構造カットアウトに十分な半径を実装し、急激な断面変化を回避し、厳格な溶接手順仕様 (WPS) を強制することで疲労のリスクを軽減します。海洋技術者は、波の衝撃による曲げモーメントが個々の溶接線に集中するのではなく、船体ガーダー全体にスムーズに伝達されるように、荷重経路の移行を慎重に設計します。連続的な縦方向フレームと完全貫通構造溶接を組み込むことにより、荒海で運航される商用アルミニウム船体の全体的な疲労閾値が大幅に向上します。
プレーン非溶接プレート: ベースライン応力集中係数 1.0 と非常に高い相対疲労耐性を備えた連続した滑らかなシート構造が特徴です。
連続突合せ溶接: 応力集中係数が 1.2 ～ 1.4 の間で、フラッシュ グラウンドの長手方向の接合部を表し、高い疲労耐久性を提供します。
横方向すみ肉溶接: 応力集中係数が 2.0 ～ 2.5 の T ジョイント フレーム取り付けに使用され、中程度の疲労性能が得られます。
断続ステッチ溶接: 不連続な内部補強材の溶接は 3.0 ～ 4.5 の高い応力集中係数を示し、疲労亀裂が発生しやすくなります。
構造設計原則: 造船所の製造基準では、すべての主要な水密構造境界に沿って連続完全溶け込み溶接を強制する一方、局所的な疲労応力上昇を排除するために、高応力の底部フレームでのショートステッチ溶接を厳密に回避します。
隙間腐食は、外水の循環から遮蔽された微小環境で発生する、非常に破壊的な局所的な劣化形態です。これは一般に、劣化した船体のガスケットの下、不適切に取り付けられたトランサムブラケットの下、濡れた木製の床板の下、または水が溜まったままのきつく重なり合った接合部の周囲に発生します。基本的なメカニズムには、酸素濃淡電池の形成が含まれます。隙間内の停滞した水は溶存酸素を消費するため、水の移動が制限されるため、酸素の補給が制限されます。隙間内の酸素が枯渇した電解質は、アルミニウムイオンが加水分解するにつれて強酸性になり、不動態酸化膜が破壊され、局所的な激しい金属溶解が引き起こされます。
ガルバニック作用と混同されることが多い漂遊電流腐食は、バイメタル接触ではなく外部電流源によって駆動される電気化学プロセスです。これは、ビルジ ポンプ モーターの故障、バッテリー絶縁の損傷、不適切に接地された海洋電子機器など、船舶の故障した電気システムから直流 (DC) が漏れ、ビルジ水や海水を通って地上に戻る電解経路を見つけたときに発生します。電流がアルミニウムの船体プレートから水中に流出すると、アルミニウムは非常に速い速度で即座に電解溶解され、固体の金属プレートを数日または数週間で破壊する可能性があります。
商用事業者は、迷走電流による破壊を防ぐために厳密な電気システム設計に依存しています。 (自動車設計ではよくあることですが) アルミニウム製のハルをアースリターンパスとして利用するのではなく、完全に絶縁された 2 線絶縁アース DC 電気システムを使用することが、絶対的な業界標準の実践です。陸上電力接続にマリンガルバニックアイソレータまたは絶縁変圧器を設置すると、マリーナドックの配線欠陥に起因する迷走電流から船体がさらにシールドされます。
隙間の酸素欠乏: 狭い隙間に閉じ込められた滞留水は酸素を失い、局所の液体を濃酸に変化させ、保護酸化アルミニウムの表面を急速に溶解します。
DC 電流漏れ: 配線の絶縁が損傷すると、アルミニウム プレートに直流電流が流れ、船体が活性アノードに変わり、金属イオンが周囲の電解液に放出されます。
電解液出口点の損傷: 急速な構造金属損失は、迷走電流が金属から出て水に入る船体の正確な地理的位置に特に集中します。
アルミニウムは両性金属であり、強酸および強アルカリ物質の両方と化学反応します。不適切な工業用洗浄剤、重度の苛性脱脂剤、または未承認の酸洗浄剤を使用すると、不動態酸化層が即座に剥離し、深刻な均一な表面エッチング、変色、構造壁の薄化が引き起こされる可能性があります。定期的な洗浄およびメンテナンス作業中に 4.5 ～ 8.5 の中性 pH 範囲を維持することは、ベースラインのミル仕上げやアルミニウム基板上に塗布された保護コーティング システムを維持するために不可欠です。
アルミニウム製容器の自発的化学腐食の主な原因は、適合しない船底塗料を誤って塗布したことにあります。従来の海洋防汚塗料には、海洋生物付着を防ぐための活性殺生物剤として高濃度の亜酸化銅が含まれています。亜酸化銅塗料を断熱されていないアルミニウムの船体に直接塗布すると、溶解した銅イオンが金属のすぐ隣の水層に浸出します。銅はガルバニックスケールでアルミニウムよりもかなり高い位置にあるため、銅イオンは置換反応を起こし、金属銅として裸のアルミニウムプレート上に直接めっきされます。これにより、数百万の微細なガルバニック対が形成され、船体シートを急速に穴を食い荒らします。
この深刻な化学的損傷を防ぐには、特殊な保護バリア コーティングを適用する必要があります。塗装前に必ず不浸透性エポキシバリアコートシステムを塗布するか、チオシアン酸塩やピリチオン化合物などの殺生物剤の代替品を特別に配合した銅不使用の防汚塗料を選択してください。表面処理、プライマー層、およびトップコート間の完全な化学的適合性を確保することで、構造アルミニウム基板と容器の流体力学の両方が維持されます。
中性pHのマリンソープ：アルミニウムとの親和性が高く、化学反応を起こさず、毎日の洗濯中に表面の塩分を安全に除去します。
リン酸クリーナー: 重度の酸化を除去するには管理された使用が必要ですが、塗装前の準備中に洗い流さないままにしておくと、管理されていない表面がエッチングされてしまいます。
水酸化ナトリウム溶液: アルミニウムとは完全に相容れないため、深刻な化学的攻撃と急速な均一な溶解を引き起こし、海洋構造物の近くでは固く禁止されています。
亜酸化銅防汚塗料: 直接塗布すると相溶性が非常に悪く、厚いエポキシバリアで分離しない限り、極度の銅置換孔食を引き起こします。
防汚コーティング標準: 船舶用コーティング仕様では、アルミニウム船体に銅含有船舶用コーティングを塗布する前に、断熱バリアとして高ビルド アミン硬化エポキシ プライマーの乾燥膜厚が少なくとも 250 ～ 300 ミクロンであることが必要です。
アルミニウム容器の長期耐久性は、適切な初期エンジニアリングと組み合わせた包括的なメンテナンス フレームワークに依存しています。定期的な船体の目視検査は、エンジン取り付けベッド、トランサムプレートの接合部、キールプレートの継ぎ目、船首ステムプレートなどの構造的に高応力領域に焦点を当てる必要があります。表面の酸化粉末、塗装の膨れ、またはヘアライン疲労亀裂を早期に検出することで、オペレーターは、大きな構造上の切り欠きや交換修理が必要になる前に、軽微な問題に対処できます。超音波厚さ測定や染料浸透検査などの非破壊検査方法により、プレートの内部の完全性と表面亀裂の伝播に関する正確なデータが得られます。
適切に設計された陰極防食システムを導入することが、水没時の電気化学的攻撃に対する主な防御策となります。特殊な亜鉛フリーのインジウム賦活アルミニウム合金または高純度亜鉛で作られた犠牲陽極が、喫水線の下の船体に戦略的に取り付けられています。これらのアノードは犠牲的に腐食し、アルミニウムの船体構造全体に保護カソード電流を供給します。耐水性が高い汽水域または淡水域では、マグネシウム陽極または印加電流陰極保護システムを利用して、船体塗装システムを過剰に保護したり膨れを発生させたりすることなく、適切な保護能力を維持します。
初期の船舶建造時に適切な設計を選択すると、船舶の耐用年数にわたる運用上の損傷が大幅に軽減されます。民間の造船設計者は、停泊時の衝撃を吸収するための重い構造押出ラブレール、滞留ビルジ水を除去するための自動排水甲板設計、すべての電子部品用の独立した取り付けパッドなどの機能を組み込んでいます。に採用されているような高耐久アルミニウム設計原則を組み込むことで、 商用アルミニウムボート構造剛性、耐衝撃性、耐腐食性が製図板から最終的な溶接シームに至るまで船舶の DNA に直接組み込まれることが保証されます。
犠牲陽極の管理: 犠牲陽極を四半期ごとに検査し、消耗が初期の物理質量の 50% を超えた場合は直ちに交換して、継続的な陰極保護を確保します。
電気システムの監査: デジタル マルチメーターと Ag/AgCl 参照電極を使用して定期的な DC 迷走電流テストを実施し、船体に電位接地漏れが完全にないことを確認します。
ビルジと隙間の清潔さ: すべての低層ビルジセクションを清潔で乾燥した状態に保ち、局所的な深刻な孔食を引き起こす可能性のある金属の破片、ペニー硬貨、または落下した鋼製留め具がないようにしてください。
専門的な船体の変更: アフターマーケットのトランスデューサー、レーダー アーチ、または重機を追加する場合、すべての構造変更が、 カスタム アルミニウム船の設計に見られるような、アルミニウム船の建造に関して認められた船級協会の規則に準拠していることを確認してください。.
海洋工学の洞察: 商用アルミニウム船舶の構造寿命は、停滞した水トラップを排除し、すべての異種金属界面にわたって 100% の電気絶縁を維持し、初期製造時に厳格な構造溶接プロトコルを実施することによって推進されます。
