学べる内容:
基礎的な材料科学とアルミニウムとグラスファイバーのボート構造の歴史的進化。
海洋条件における船体の操縦性、安定性、燃料効率に影響を与える主要な流体力学的要因。
両方の船体材料のパフォーマンスのトレードオフ、重量効率、メンテナンスのオーバーヘッドに関する戦略的な洞察。
商用ミッションプロファイルに基づいて、合金容器と複合容器のどちらを選択するための運用上の推奨事項。

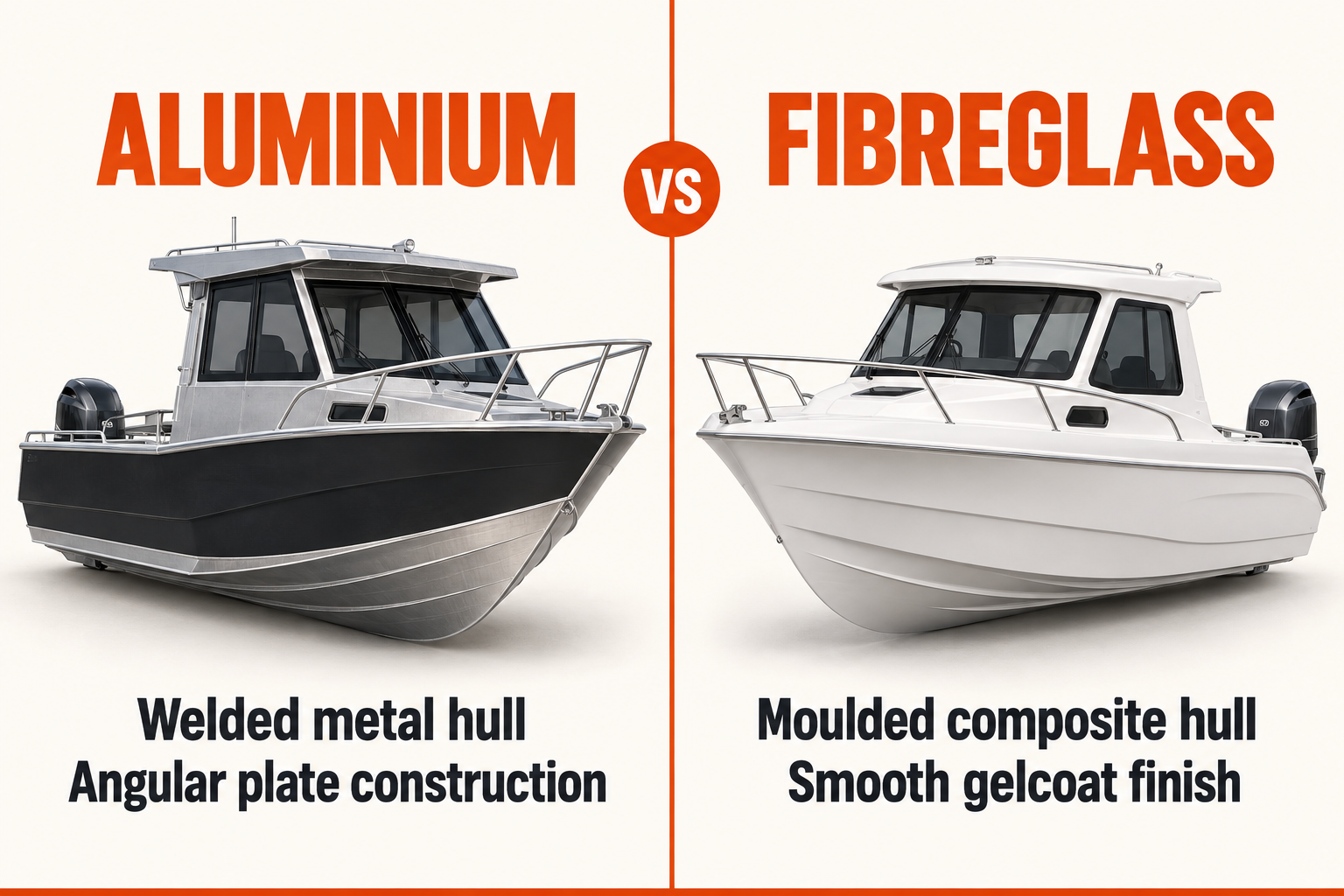

船舶の構造材料を評価する場合、アルミニウム製ボートは比類のない耐衝撃性と構造的寿命を提供しますが、グラスファイバー製の船舶は優れた流体力学的成形能力とより静かな乗り心地を提供します。 これら 2 つの材料のいずれかを選択するには、構造工学が日常の運用要件とどのように交差するかを徹底的に検討する必要があります。商業運航者とプロの船長は、当初の美的魅力を超えて、長期的なメンテナンスの経費、構造疲労の限界、および環境的な運転条件を分析する必要があります。
これらの材料間の核となる相違を理解するには、それらの基本的な構成を調べる必要があります。グラスファイバーは、熱硬化性ポリマー樹脂で結合されたガラス繊維織物に依存しており、緻密な複合マトリックスを形成します。対照的に、最新の合金構造では、グレード 5083 などの船舶グレードのアルミニウム マグネシウム合金が使用され、高度な不活性ガス技術を使用して溶接されています。各素材は、波の衝撃、紫外線、化学物質への曝露、機械的ストレスに対してそれぞれ異なる反応を示します。
お客様が商用フリートの調達に関して当社のエンジニアリング チームに相談する場合、当社は主に運用の強度に重点を置きます。浅瀬で瓦礫が散乱する川や岩だらけの海岸線に配備された船舶は、船体の完全性を厳しくテストする厳しい機械的酷使に直面します。逆に、レクリエーションクルージングや高速旅客輸送のために深海で運航する船舶は、流体力学的快適性と振動減衰を優先します。
引張および衝撃挙動: 海洋グレードのアルミニウムは高い延性を示し、水密性を損なうことなく船体が多少凹んだり変形したりすることができます。グラスファイバー複合材料は高い圧縮強度を備えた剛性を備えていますが、強い衝撃が加わると樹脂マトリックスに亀裂、穴、または粉砕が生じる可能性があります。
重量と積載効率: アルミニウムの船体は強度に比べて非常に軽量であるため、燃料効率と積載積載量が直接向上します。グラスファイバー構造では、同等の剛性を実現するためにより厚いラミネートとコア材料が必要となり、全体の変位が大きくなります。
船舶の操縦は、流体力、船体の形状、重量分布、重心の配置の複雑な相互作用によって決まります。船体が水中を移動すると、揚力、変位抵抗、摩擦抵抗が発生します。水面と船底との間の相互作用は、船舶が後続海域でどの程度予測通りに航行するか、高速旋回をどの程度鋭く実行するか、波立つ海面をどのように効率的に滑走するかを決定します。
実際の海洋工学では、デッドライズ角が操縦特性において極めて重要な役割を果たします。深い V の船体は最小限の垂直加速度で上海を切り開き、長時間の航海中の乗組員の疲労を軽減します。ただし、深い V 構成では、静止時または低速操縦時の横方向の安定性が犠牲になります。造船設計者は、航海の快適さと安定性の両方を最適化するために、船首からトランサムまでのデッドライズの進行のバランスを注意深く調整する必要があります。
重量配分はさらに動的応答を決定します。船尾に質量が集中しすぎると、加速中に船首が浮き上がり、視界が悪くなり、ネズミイルカが発生する傾向が生じます。最新の合金および複合材の設計には、内部ストリンガー グリッドと戦略的に配置された燃料タンクが組み込まれており、さまざまな荷重条件にわたって最適な長手方向のバランスを維持します。
接液表面積: 不必要な接液面積を最小限に抑えることで摩擦抵抗が軽減され、すべての動作速度での燃費と最高速度が直接向上します。
チャインとレールの形状: 硬くて鋭いチャインはスプレーを下方にそらして瞬時に揚力を生成し、柔らかく丸いチャインは低速操縦時にスムーズな移行を実現します。
グラスファイバー製のボート建造の進化は、20 世紀半ばのレクリエーションおよび商業海洋産業に革命をもたらしました。金型を利用することで、メーカーは、従来の木材や金属の技術を使用して製造することは以前は不可能であったり、法外なコストがかかったりしていた、複雑で湾曲した船体の形状を製造できるようになりました。この製造の機敏性により、造船設計者は、統合された収納コンパートメント、輪郭のある座席、空気力学的なスタイルを備えた静かな乗り心地を設計することができました。
性能の観点から見ると、グラスファイバー複合材は、バルサ材や構造用フォームなどの高度なコア素材と組み合わせると、優れた重量比剛性を実現します。この剛性により、激しい波荷重下での船体のたわみが防止され、エンジン出力が構造的な歪みによって吸収されるのではなく、効率的に前方への推進力に変換されます。さらに、樹脂マトリックスの音響減衰特性が高周波の船体のスラップを吸収し、著しく静かな車内環境を作り出します。
温帯地域の商業事業者は、洗練された流体力学と美的完成度が最優先される特殊な用途にグラスファイバーを好むことがよくあります。外面をゲルコートできるため、海洋生物の付着に耐える鏡面の滑らかな仕上げが得られ、初期の運用期間中の即時のメンテナンスは最小限で済みます。
外側のゲルコート層: 紫外線保護、表面の色素沈着、および直接の水との接触に対するバリアを提供し、内部のラミネートを保護します。
強化ガラス層: ポリエステルまたはビニルエステル樹脂を染み込ませたチョップドストランドマットと織ロービングの交互層が、主な耐荷重シェルを形成します。
グラスファイバー製の船体は優れた流体力学的効率を提供しますが、特定の構成では、静止時またはビームシーで動作しているときにロールが不安定になる可能性があります。この制限を克服するために、造船設計者は設計および艤装の段階でさまざまな安定化技術を導入します。これらのオプションを理解することで、オペレーターは特定の海況やミッション プロファイルに合わせて船舶をカスタマイズできます。
複合船のロール減衰を改善するための一般的な方法の 1 つは、幅広のハル チャインと一体化されたスプレー レールを組み込むことです。これらの付属物は、横揺れ運動に対する流体力学的抵抗を生み出し、ボートが漂流しているときや停泊しているときの振動期間を効果的に減衰させます。大型の商用グラスファイバー船の場合、波の作用を打ち消すために、アクティブまたはパッシブのジャイロスタビライザーとスタビライザーフィンが喫水線の下に設置されることがよくあります。
さらに、バラスト管理システムは、最新のグラスファイバー船体の安定化において重要な役割を果たします。中心線に沿って戦略的に配置された水バラストタンクを利用することで、オペレーターは荒れた海域を通過する際に全体の重心を下げ、浅い港に入る際にはタンクを空にして喫水を減らすことができます。
拡張されたビーム構造: 船体ビーム全体を広げることで、波によって引き起こされる横揺れ力に抵抗する幅広い基礎を提供します。
バラストおよびタブコントロール: 調整可能なトリムタブと内部の水バラストタンクにより、海況の変化や重い積載量の分散時にアクティブな安定化が可能になります。
メンテナンスとケア: ファイバーグラス船体の構造的完全性を維持するには、オペレーターはヘアラインゲルコートの亀裂を検査し、ビルジを定期的にフラッシングし、樹脂表面の紫外線劣化と酸化を防ぐために特殊なマリンワックスを塗布するという厳格なルーチンを実行する必要があります。
広く普及しているにもかかわらず、グラスファイバー容器には運用上の明らかな欠点があり、商業事業者や産業ユーザーは慎重に考慮する必要があります。最も重大な長期的な懸念の 1 つは浸透です。浸透とは、水分子がゲルコートに浸透し、ラミネート内の未反応の可溶性物質と反応する化学プロセスであり、時間の経過とともに膨れや構造的剥離を引き起こします。
衝撃の脆弱性は、もう 1 つの重大な欠点を表します。変形によってエネルギーを放出したり吸収したりする延性のある金属とは異なり、グラスファイバーは脆いです。水中の木材、波止場、またはサンゴの頭との衝突は、局所的な亀裂、粉砕、または穴による損傷を引き起こし、防水性を損なう可能性があります。複合ラミネートの現場修理には、特殊な樹脂混合、温度制御された硬化環境、および広範囲にわたるサンディングが必要であり、迅速な現場メンテナンスが困難になります。
重量ペナルティも、耐久性の高い商業用途では要因となります。激しい海洋環境に必要な構造剛性を達成するために、メーカーは重いロービングと樹脂を何層も敷く必要があり、その結果、船体が重くなり、より高い馬力が必要となり、より多くの燃料を消費します。
浸透圧ブリスタリング: ゲルコートを介した水分の移動により、内部に液体ポケットが発生し、長時間浸漬するとラミネートの接着が弱まります。
複雑な衝撃による修理: パンクやラミネートの破損には、構造強度を回復するための熟練したグラスファイバー技術者、樹脂の混合、および制御された硬化条件が必要です。
船舶建造における船舶グレードのアルミニウムの採用は、極めて高い耐久性と卓越した重量効率を兼ね備えた材料の導入により、ヘビーデューティ商業分野に変革をもたらしました。もともと軍事用途や頑丈な作業船で普及していた合金構造は、高度なコンピューター数値制御による切断と精密な MIG および TIG 溶接技術によって進化し、洗練された高性能の船体を作り出しました。
アルミニウム ボートは、 複合材料と比較して優れたエネルギー吸収特性を備えています。岩石や水中の瓦礫に対する高速衝撃を受けると、アルミニウムは粉砕するのではなく局所的に降伏して変形し、全体の防水バリアを維持し、壊滅的な沈下を防ぎます。この回復力により、合金船は法執行機関のパトロール、商業漁船団、遠隔地での産業輸送に間違いのない選択肢となっています。
さらに、船舶グレードの合金は紫外線劣化や浸透に対して完全に影響を受けないため、グラスファイバーに関連する 2 つの最も永続的なメンテナンスの問題が解消されます。ヨーロッパの商業顧客はなどの堅牢な合金プラットフォームをますます好むようになりました。 、並外れた積載量と妥協のない構造寿命を提供する、高く評価されている商用アルミニウム船舶ソリューション
優れた重量効率: 高い強度対重量比により、最高速度の向上、積載量の増加、全体的な燃料消費量の削減が可能になります。
衝撃弾性: 延性のある金属構造が硬い物体と接触すると変形し、衝撃エネルギーを吸収しながら、構造上の破損や致命的な船体の破損を防ぎます。
高性能合金船体の設計には、金属本来の強度を維持しながら安定性を最大化するための慎重なエンジニアリングが必要です。アルミニウム シートは非常に正確に成形、曲げ、溶接できるため、造船設計者は特殊な流体力学的特徴を船体の構造に直接組み込むことができます。これらの設計要素により、 アルミニウム ボートは さまざまな海況でも予想通りの性能を発揮します。
現代の合金工芸品の安定性を高めるために使用される主な技術の 1 つは、押出成形された幅広のチャインと逆スプレー レールの統合です。これらの機能は水を下方に流し、ダイナミックな揚力を生成し、アグレッシブな高速ターン時の横滑りを抑制します。さらに、多くの商業運航者は、カラーチューブに直接溶接された独立気泡ポリウレタンフォームカラーを船舶に装備することを選択しており、静止時に大きな予備浮力と受動的安定化を提供します。
アルミニウムボート 内の重量配分は 、コンピューター支援モデリングによって細心の注意を払って管理されています。燃料タンク、バッテリーバンク、およびコンソールユニットは船の中心線に沿って配置されているため、垂直重心が低くなり、重い商用ペイロードや救助機器を搭載している場合でも、バランスの取れた横方向のトリムが確保されます。
押し出されたチャイン構造: 精密溶接された縦方向のチャインは、高速で動的揚力を生成しながら、船体からスプレーを遠ざけます。
浮力チューブの統合: ポリウレタンフォームで満たされたカラーコンパートメントが予備浮力を提供し、海上での激しい荷重時のヒール角度を軽減します。
アルミニウムは優れた強度と耐衝撃性を誇りますが、合金構造には、慎重な管理を必要とする特有のエンジニアリング上および運用上の課題があります。熱伝導率と電気伝導率が主な関心事です。アルミニウムは優れた伝導体として機能するため、断熱されていない船体は外部環境から客室内への急速な熱伝達を受ける可能性があり、極端な気候では堅牢な断熱システムが必要となります。
ガルバニック腐食は、海洋環境におけるもう 1 つの重大な危険因子です。ステンレス鋼のファスナーや青銅製の船体継手などの異種金属が海水の存在下でアルミニウムと直接電気接触すると、電気化学反応が発生し、合金の急速な孔食や腐食につながります。構造劣化を防ぐには、厳密な電気絶縁、犠牲亜鉛陽極、および特殊な海洋コーティングが必須です。
音響共鳴は乗組員の快適性にも影響を与える可能性があります。適切な制振材がないと、船体のスラップやエンジンの振動が金属構造を通して反響し、複合船と比較してキャビン内の騒音レベルが高くなります。
電気腐食の軽減: 電気絶縁バリアと犠牲亜鉛陽極により、海水中の異種金属間の有害な電気化学反応が防止されます。
熱と音響の減衰: クローズドセルフォームコーティングと内部絶縁ライニングを適用することで、キャビンの騒音を低減し、内部デッキの温度を調整します。
アルミニウム製ボートとグラスファイバー製船舶の どちらが優れた選択肢であるかを判断するのは、 最終的にはエンド ユーザーの特定の運用プロファイルとミッション要件によって決まります。当社は、商業事業者、地方自治体、国際販売代理店と広範に連携しており、地理的および機能的な需要に基づいた明確な市場の好みを示しています。耐久性、メンテナンスの容易さ、耐衝撃性が最重要視される厳しい産業環境で運用される商用車両にとって、合金構造は常に最適な投資として浮上しています。
逆に、審美的なスタイル、音響的な快適さ、スムーズな移動クルージングを優先するレクリエーション ユーザーやオペレーターは、複合船舶のほうが自分たちの期待に応えられると感じることがよくあります。ヨーロッパの顧客は、アルミニウムの長期的なライフサイクル価値と構造的回復力が当初の美的考慮事項をはるかに上回っていることを認識し、プロの海洋サービス向けに多用途で高容量の合金プラットフォームを頻繁に要求しています。
総所有コストを評価する場合、合金船は浸透や壊滅的な船体の粉砕を受けないため、通常、数十年の運用寿命にわたって継続的なメンテナンス費用が少なくて済みます。適切な材料を選択するには、船舶が使用される海洋環境の厳しい現実に対して、先行投資のバランスをとる必要があります。
海洋用アルミニウムの選択: 過酷な商業操業、岩だらけの沿岸航行、浅瀬輸送、長期メンテナンスの経費を最小限に抑え、高い耐衝撃性を求めるオペレーターに好まれます。
複合ファイバーグラスの選択: 洗練されたレクリエーションスタイル、豪華な旅客チャーター、キャビンの最大限の遮音性、および滑らかな流体力学曲線を優先する深海での操作に好まれます。
